Описание

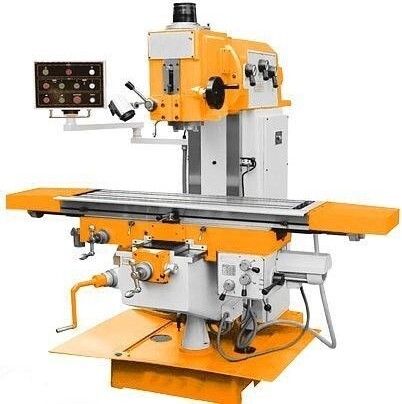

Станок вертикально-фрезерный предназначен для фрезерования различных деталей из стали, чугуна и цветных металлов, и сплавов торцовыми, концевыми, цилиндрическими, радиусными и многими другими фрезами. На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и др. Жесткая конструкция станка позволяет использовать быстрорежущий и твердосплавный инструмент. Станок может использоваться для выполнения фрезерных работ в условиях единичного и серийного производства.
Характеристики
Производитель
STALEX
Комплектация
Состав комплектации
Выбранная комплектация
УЦИ по трем осям
1 шт.
Тиски фрезерные 160 мм
1 шт.
Панель нового образца с УЦИ
1 шт.
Оправка ISO50/MT4
1 шт.
Оправка ISO50 для торцевых фрез
1 шт.
Лампа местного освещения
1 шт.
Длина (без упаковки)
1770 мм
Ширина (без упаковки)
1820 мм
Высота (без упаковки)
1880 мм
Вес
2300 кг
Напряжение питания
400 В
Потребляемая мощность
5.3 кВт
Размер стола
1320 мм
Частота вращения шпинделя (min)
58 об/мин
Частота вращения шпинделя (max)
1710 об/мин
Диаметр сверления (max)
50 мм
Диаметр сверления (min)
1.5
Ход пиноли шпинделя
70 мм
Шпиндель
ISO50
Диаметр концевой фрезы (min)
1.5
Диаметр торцевой фрезы (min)
1.5
Расстояние от шпинделя до стола (min)
35
Диаметр концевой фрезы (max)
32 мм
Диаметр торцевой фрезы (max)
100 мм
Расстояние от шпинделя до стола (max)
345 мм
Вылет шпинделя (max)
360
Вылет шпинделя (min)
360
Угол наклона фрезерной головки
-30/0/30
Преимущества
Преимущества
Изготовлен из высококачественного серого чугуна и стали
Усиленные упорные подшипники шпинделя
Поворот головки на угол ± 30° влево/вправо
Централизованная смазка стола
Автоматизированный ход стола X, Y, Z
Встроенное устройство подвода СОЖ
Панель с УЦИ нового дизайна
