Описание

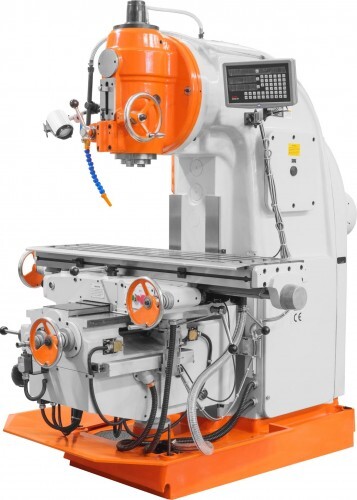

Вертикально-фрезерный станок широко используется в единичном и серийном производстве. Станок данного вида пользуется высокой популярностью предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцовыми, концевыми и другими фрезами - используются для обработки плоскостей, наклонных плоскостей, пазов, шестерен и т.д. Охлождение подается двигателем центробежного вертикального насоса по трубопроводам через сопло к инструменту.
Обработка винтовой поверхности доступна при установке делительной головки и подключении вала передачи делительной головки к продольному ходовому винту передачи рабочего стола. Обработка кулачков и дуговых пазов доступна при установке поворотного стола. Станок используется в таких областях, как: ремонтные станции, крупные заводы и так далее.
Характеристики
Производитель
STALEX
Комплектация
Состав комплектации
Выбранная комплектация
Цанговый патрон с набором цанг 8шт (4-16мм)
1 шт.
УЦИ по трем осям
1 шт.
Оправка ISO50/MT4
1 шт.
Оправка ISO50 для торцевых фрез
1 шт.
Длина (без упаковки)
1960 мм
Ширина (без упаковки)
1670 мм
Высота (без упаковки)
1900 мм
Вес
2800 кг
Напряжение питания
400 В
Потребляемая мощность
11 кВт
Размер стола
1320 мм
Частота вращения шпинделя (min)
30 об/мин
Частота вращения шпинделя (max)
1500 об/мин
Диаметр сверления (max)
50 мм
Диаметр сверления (min)
3
Ход пиноли шпинделя
70 мм
Шпиндель
ISO 50 (7:24)
Диаметр концевой фрезы (min)
3
Диаметр торцевой фрезы (min)
3
Расстояние от шпинделя до стола (min)
60
Диаметр концевой фрезы (max)
40 мм
Диаметр торцевой фрезы (max)
100 мм
Расстояние от шпинделя до стола (max)
410 мм
Ход стола по оси X и Y
700x255
Угол наклона фрезерной головки
-45/0/45
Преимущества
Преимущества
Массивная прочная конструкция
станок способен выдерживать тяжелые детали (конус шпинделя 7:24 ISO50)
Главная трансмиссия оснащена электромагнитным тормозом
это обеспечивает немедленный останов станка при нажатии кнопки STOP.
Удобство управления станком
органы управления продублированы в передней части станка и в левой части станка
Механизм изменения скорости шпинделя и механизм изменения скорости стола имеют шаговое управление
Стол оснащен функцией быстрого перемещения вдоль, поперек и по вертикали
Высокая мощность и широкий диапазон скорости обеспечивают эффективность использования инструмента
станок способен выполнять обработку с высокой скоростью с твердосплавным инструментом
