Описание

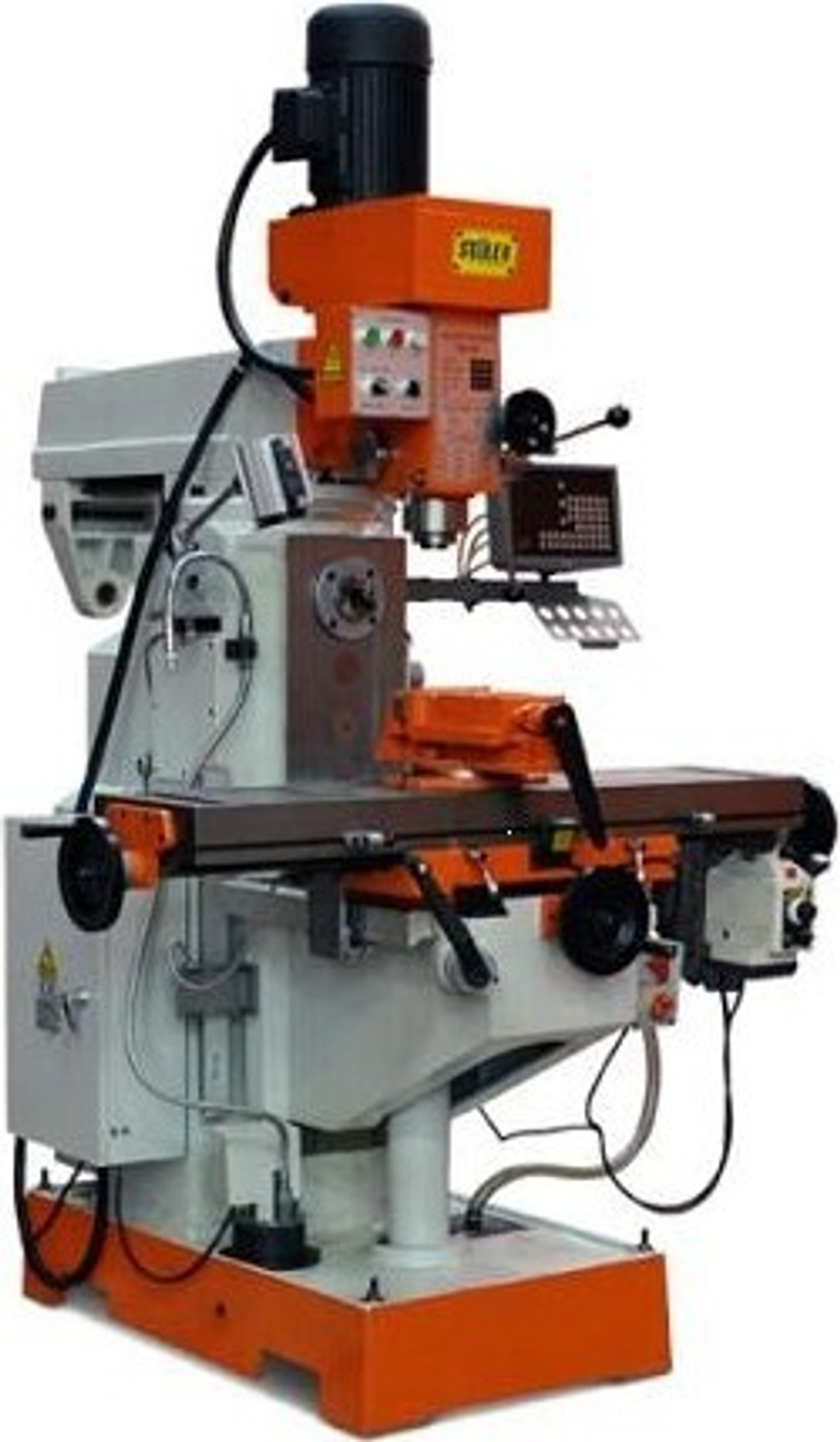

Сверлильно-фрезерный cтанок Stalex ZX6350C используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Конструкция станка Stalex ZX6350C позволяет работать с вертикальным и горизонтальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания. Разворот верхней части станка на 180º для перехода работы с вертикального шпинделя на горизонтальный шпиндель для дискового, шпоночного и фасонного горизонтального фрезерования. На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости. Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX6350C укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
Так же в стандартной комплектации станка – устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z для точного позиционирования инструмента (SDS6-3V) и обработки изделий.
Характеристики
Производитель
STALEX
Комплектация
Состав комплектации
Выбранная комплектация
Цанговый патрон с набором цанг 8шт (4-16мм)
1 шт.
Фрезерная оправка
1 шт.
УЦИ по трем осям
1 шт.
Тиски фрезерные, ширина губок 160 мм
1 шт.
Сверлильный патрон 1-16/В18 с оправкой для сверлильных патронов с укороченным конусом Морзе
1 шт.
Расточная оправка
2 шт.
Оправка для горизонтального фрезерования
2 шт.
Длина (без упаковки)
1600 мм
Ширина (без упаковки)
1400 мм
Высота (без упаковки)
2220 мм
Вес
1120 кг
Напряжение питания
400 В
Потребляемая мощность
2.2 кВт
Размер стола
1120 мм
Диаметр сверления (max)
50 мм
Диаметр сверления (min)
3
Ход пиноли шпинделя
120 мм
Шпиндель
ISO 40 (DIN 2080)
Диаметр концевой фрезы (min)
3
Диаметр торцевой фрезы (min)
3
Расстояние от шпинделя до стола (min)
400
Диаметр концевой фрезы (max)
25 мм
Диаметр торцевой фрезы (max)
100 мм
Расстояние от шпинделя до стола (max)
400 мм
Ход стола по оси X и Y
600x230
Угол наклона фрезерной головки
-90/0/90
Частота вращения вертикального шпинделя (max)
1750
Частота вращения вертикального шпинделя (min)
115
Частота вращения горизонтального шпинделя (max)
1300
Частота вращения горизонтального шпинделя (min)
40
Преимущества
Преимущества
Массивная чугунная конструкция
Перемещение стола в трех плоскостях
Подсветка рабочей зоны
Возможность поворота головки в обе стороны
Стол имеет 14 мм Т-образные пазы
