Описание

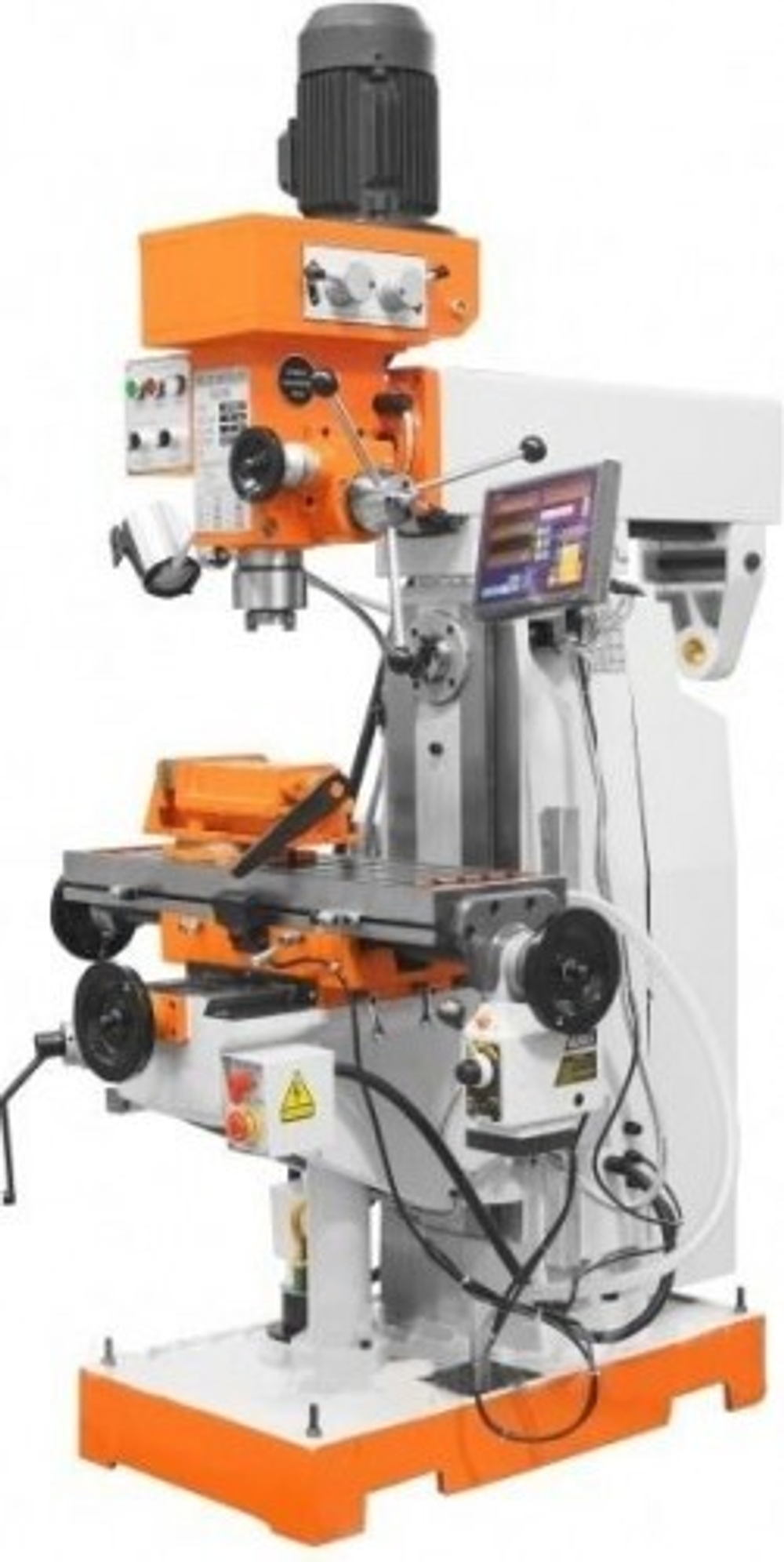

Универсально-фрезерный станок XZ7550CW предназначаются для осуществления всевозможных фрезерных работ. Обработка может производиться при помощи различных фрез: дисковых, цилиндрических, фасонных, модульных, торцевых, червячных и других. При помощи станка XZ7550CW можно производить обработку различных плоскостей, зубчатых колес, канавок, а также растачивать отверстия в деталях из чугуна, стали, пластмассы, цветных металлов. Быстрота переналадки инструмента, а также простота обслуживания станка в целом делают станок незаменимым в мелкосерийном производстве.
Характеристики
Производитель
STALEX
Комплектация
Состав комплектации
Выбранная комплектация
Цанговый патрон с набором цанг (8шт, 4-16мм)
1 шт.
Фрезерная оправка
1 шт.
Устройство подвода СОЖ
1 шт.
Тиски машинные, ширина губок 160 мм
1 шт.
Сверлильный патрон B16
1 шт.
Панель нового образца с УЦИ
1 шт.
Оправка сверлильного патрона
1 шт.
Оправка для горизонтального фрезерования
1 шт.
Лампа местного освещения
1 шт.
Зажимная тяга
1 шт.
Автоподача по осям X/Y
1 шт.
Длина (без упаковки)
1290 мм
Ширина (без упаковки)
1220 мм
Высота (без упаковки)
2100 мм
Вес
970 кг
Напряжение питания
400 В
Потребляемая мощность
2.2 кВт
Размер стола
800 мм
Частота вращения шпинделя (min)
58 об/мин
Частота вращения шпинделя (max)
1355 об/мин
Диаметр сверления (max)
30 мм
Диаметр сверления (min)
3
Ход пиноли шпинделя
120 мм
Шпиндель
ISO40
Диаметр концевой фрезы (min)
3
Диаметр торцевой фрезы (min)
3
Расстояние от шпинделя до стола (min)
70
Диаметр концевой фрезы (max)
25 мм
Диаметр торцевой фрезы (max)
100 мм
Расстояние от шпинделя до стола (max)
420 мм
Угол наклона фрезерной головки
-45/0/45
Преимущества
Преимущества
Усиленные упорные подшипники шпинделя
Вращение вертикального шпинделя через редуктор с зубчатым приводом
Поворот головки на угол ± 45° влево/вправо
Централизованная смазка стола
Автоматическая подача по оси Х/Y
Встроенное устройство подвода СОЖ
Вертикальный и горизонтальный шпиндель
Лампа местного освещения
