Описание

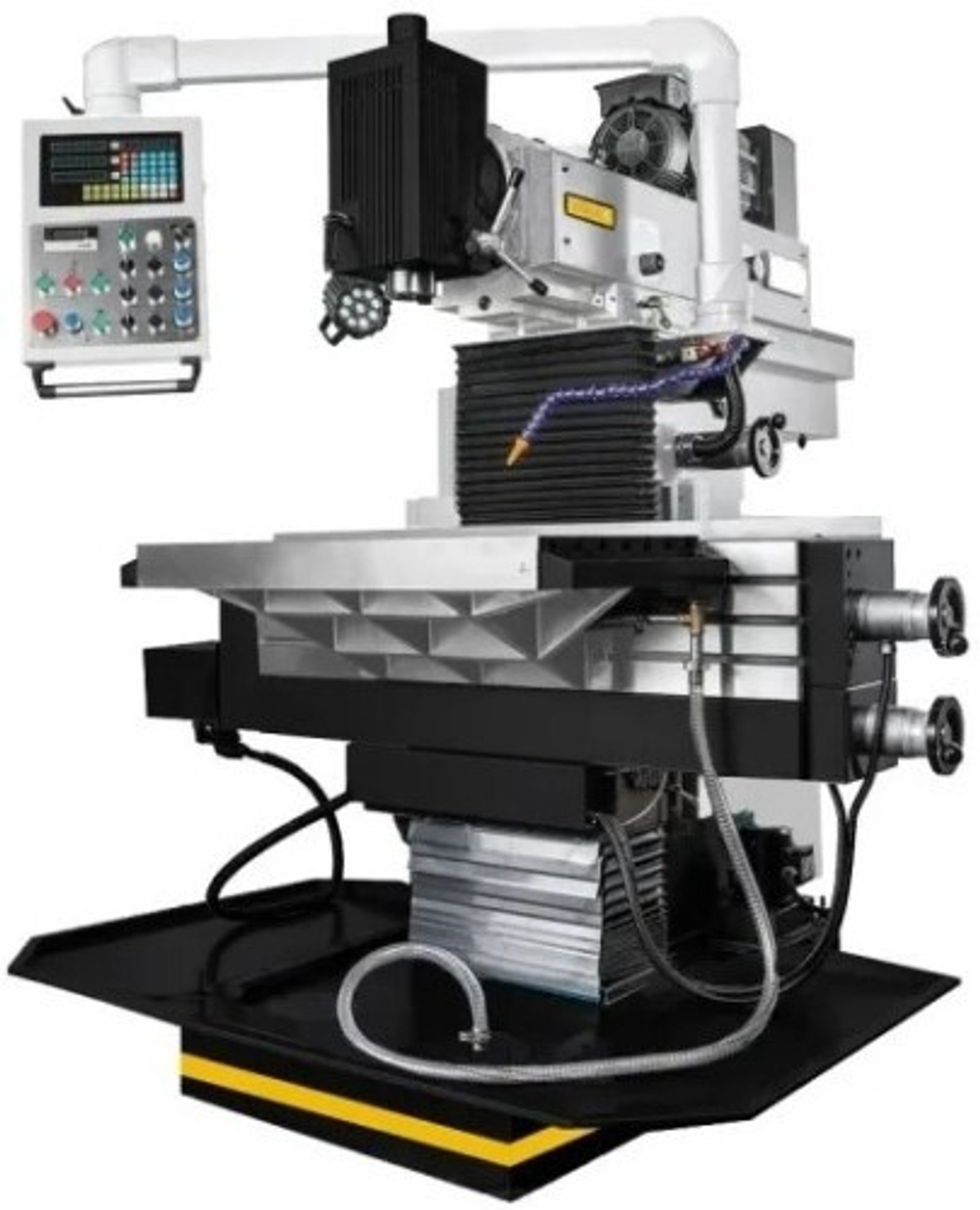

Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Характеристики
Производитель
STALEX
Комплектация
Состав комплектации
Выбранная комплектация
Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
1 шт.
Система подвода СОЖ
1 шт.
Пульт управления нового образца с УЦИ
1 шт.
Поддон для сбора стружки
1 шт.
Переходник ISO40/MT3
1 шт.
Переходник ISO40/MT2
1 шт.
Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
1 шт.
Опора для горизонтального фрезерования
1 шт.
Лампа LED местного освещения
1 шт.
Зажимная тяга M16
1 шт.
Длина (без упаковки)
1600 мм
Ширина (без упаковки)
1800 мм
Высота (без упаковки)
2000 мм
Вес
1700 кг
Напряжение питания
400 В
Размер стола
850 мм
Ход пиноли шпинделя
60 мм
Шпиндель
ISO 40 (DIN 2080)
Расстояние от шпинделя до стола (min)
120
Расстояние от шпинделя до стола (max)
530 мм
Ход стола по оси X и Y
600x450
Угол наклона фрезерной головки
+/-90
Частота вращения вертикального шпинделя (max)
2000
Частота вращения вертикального шпинделя (min)
40
Частота вращения горизонтального шпинделя (max)
2000
Частота вращения горизонтального шпинделя (min)
40
Преимущества
Преимущества
Высокая жесткость конструкции станка
Удобное расположение органов управления станка
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Электрокомпоненты Schneider electric
