Описание

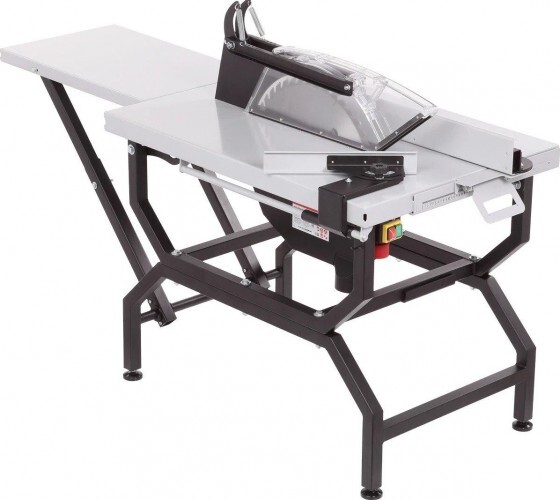

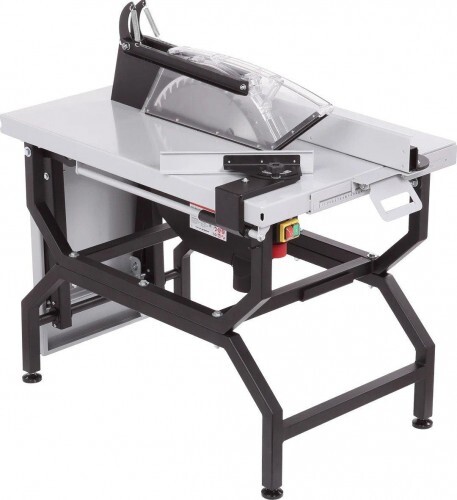

Станок предназначен для обработки древесины (фанеры, древесно-стружечных плит и т.п.) пилением, с целью придания им необходимых форм и размеров, с ручной подачей заготовки. Представляет собой электромеханическое устройство. В качестве привода используется асинхронный электродвигатель (режим S1). Пильный диск установлен на выходном конце вала двигателя.

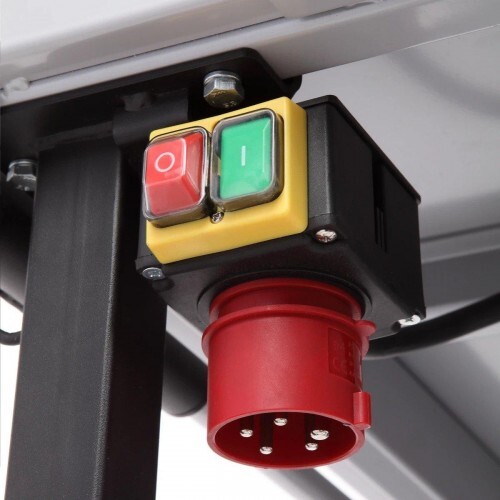

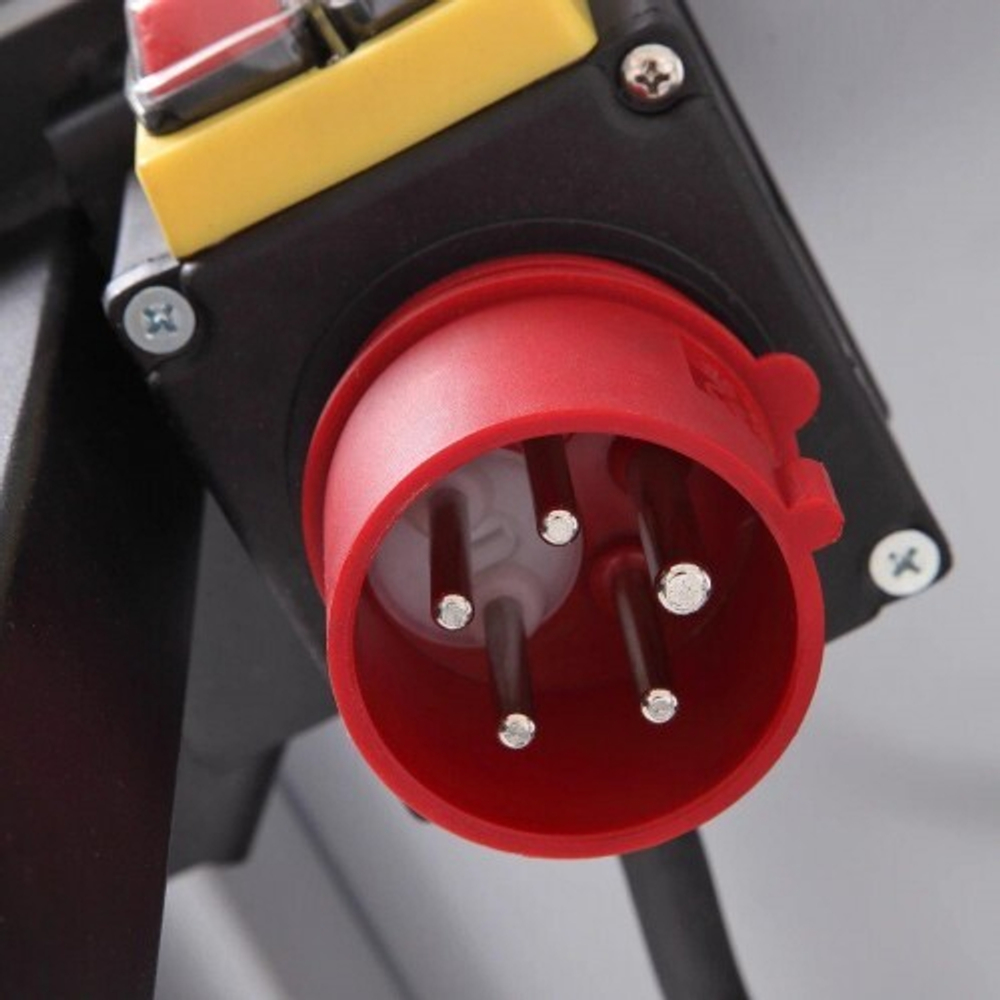

Питание осуществляется от трехфазной сети переменного тока (400 В) с защитным (заземляющим) проводом. Имеется встроенное устройство отключения при перегреве двигателя. Выключатель установлен на кронштейне, обеспечивая доступное и безопасное включение и выключение станка.

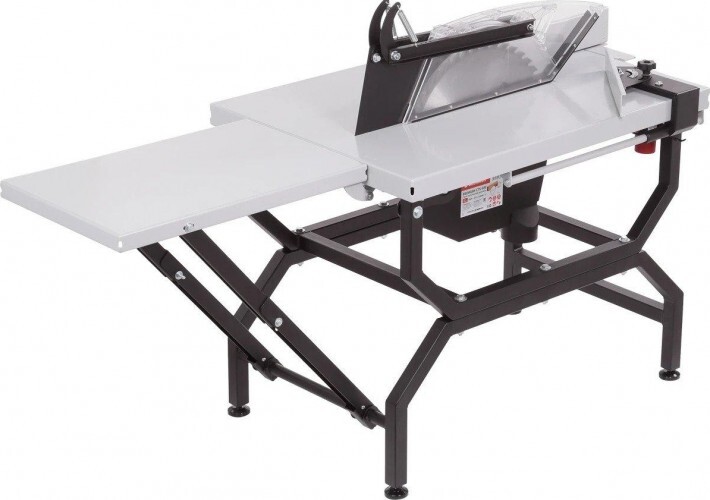

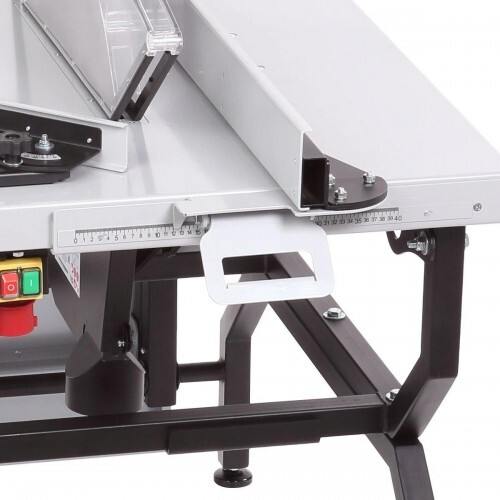

Основной стол имеет размер 1050×750 мм, выполнен из листовой стали. Имеет жесткую конструкцию за счет дополнительных ребер. Станок оборудован мерной шкалой, указывающей ширину распиливаемой заготовки. При распиловке широкоформатных и длинных заготовок станок можно использовать раскладной дополнительный стол, его размер составляет 700×450 мм.

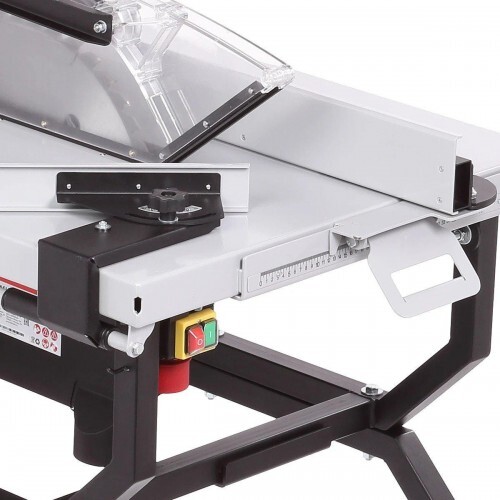

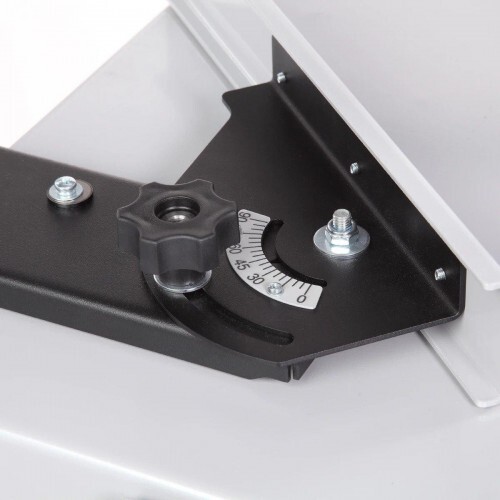

Для ориентации заготовки относительно пильного диска и обеспечения ее прямолинейного движения станок оснащен упором. Для поперечной распиловки под углом используется угловое приспособление. Для безопасной работы с короткими и узкими заготовками используется толкатель.

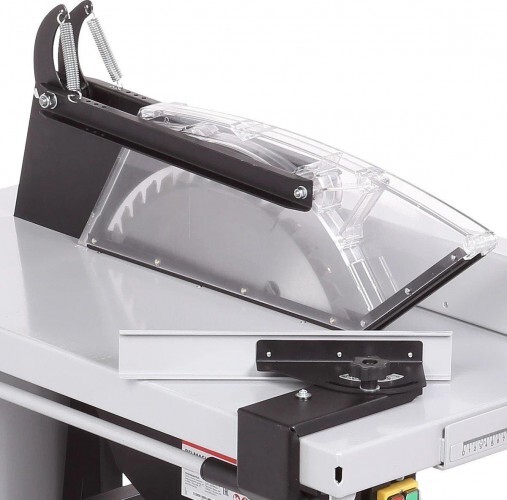

В качестве режущего инструмента используются пильные диски диаметром 500 мм с посадкой 30 мм. Максимальная высота распиливаемой заготовки - 152 мм (нерегулируемая). С целью предотвращения заклинивания диска во время реза в конструкции предусмотрен расклинивающий нож. Кожух предназначен для предотвращения доступа к вращающемуся диску.

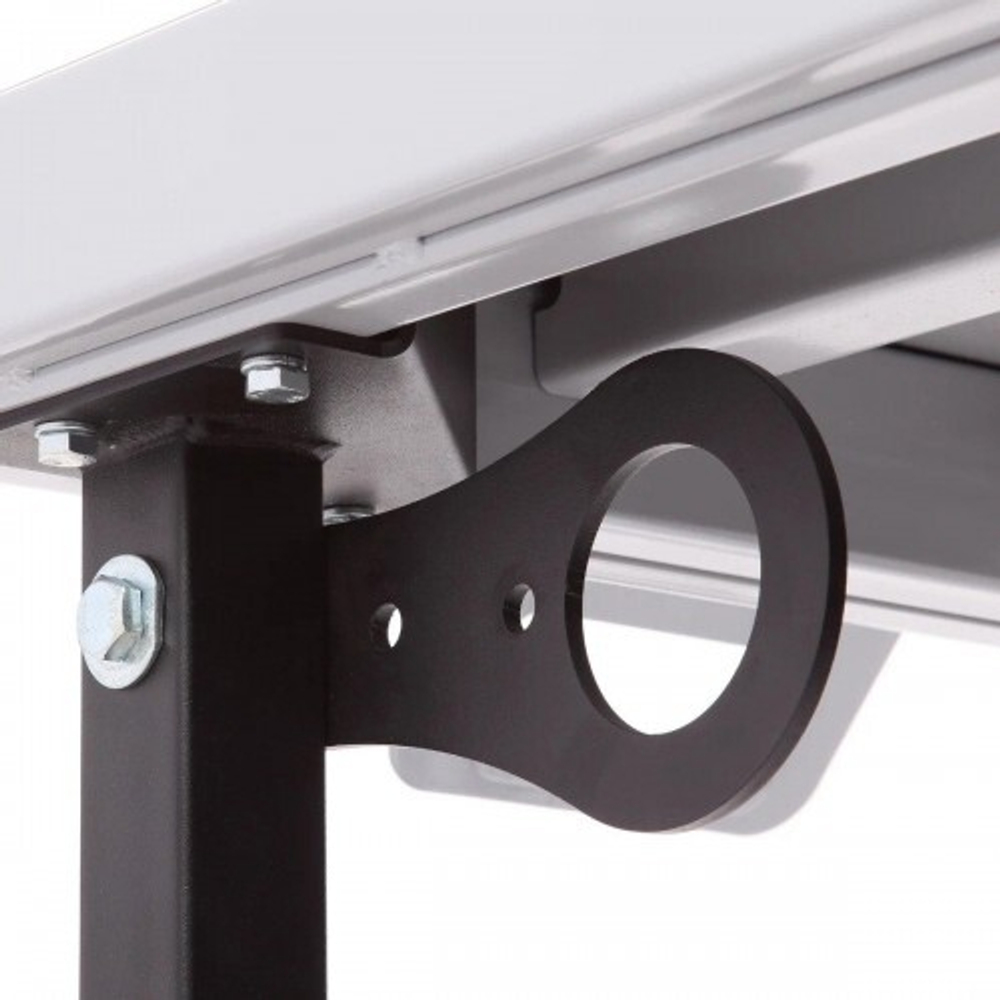

Основание станка каркасное. На нем установлены ножки, которые позволяют отрегулировать правильное положение рабочей поверхности и обеспечить устойчивость всей конструкции. При использовании станка на строительных площадках и необходимости поднятия на строящееся здание предусмотрены кронштейны для строповки. В средней части основания имеется специальные кронштейны для хранения упора и ключей.
Для подключения внешних вытяжных устройств с целью сбора пыли и отходов резания станок имеет патрубок диаметром 100 мм.
Характеристики
Производитель
BELMASH
Комплектация
Состав комплектации
Выбранная комплектация
Упор
1 шт.
Толкатель
1 шт.
Стол дополнительный
1 шт.
Расклинивающий нож с защитным кожухом в сборе
1 шт.
Приспособление для поперечной распиловки под углом
1 шт.
Ножки
1 шт.
Кожух
1 шт.
Диск пильный 500×30×3,5, z=44
1 шт.
Посадочный диаметр
30 мм
Диаметр
500 мм
Тип электродвигателя
асинхронный
Длина (без упаковки)
1160 мм
Ширина (без упаковки)
768 мм
Высота (без упаковки)
1152 мм
Вес
126 кг
Напряжение питания
400 В
Мощность
4.2 кВт
Max глубина пропила под углом 90°
152 мм
Частота вращения шпинделя (min)
2850 об/мин
Частота вращения шпинделя (max)
2850 об/мин
Размер рабочего стола
1050x750 мм
Преимущества
Преимущества
Высокая мощность
Мощность асинхронного двигателя (S1) составляет 4200 Вт. Питание от трехфазной сети 400 В с защитным заземляющим проводом.
Рекордная высота пропила
Самая большая глубина пропила среди строительных пил BELMASH - 152 мм.
Большая рабочая поверхность
Основной стол имеет размер 1050×750 мм.

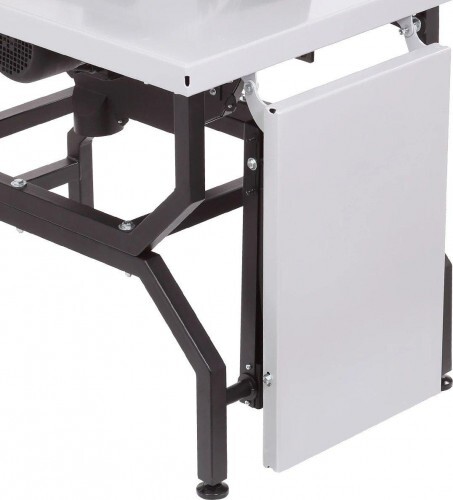

Дополнительный стол

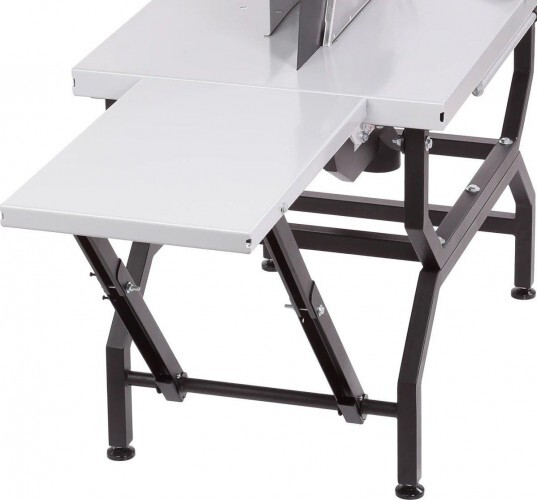

При распиловке широкоформатных и длинных заготовок станок можно использовать раскладной дополнительный стол, его размер составляет 700×450 мм.
Надежность и прочность
Жесткая конструкция стола за счет наличия ребер жесткости.
Регулируемые ножки
Ножки имеют возможность настройки по высоте, что обеспечивает устойчивость всей конструкции.
