Описание

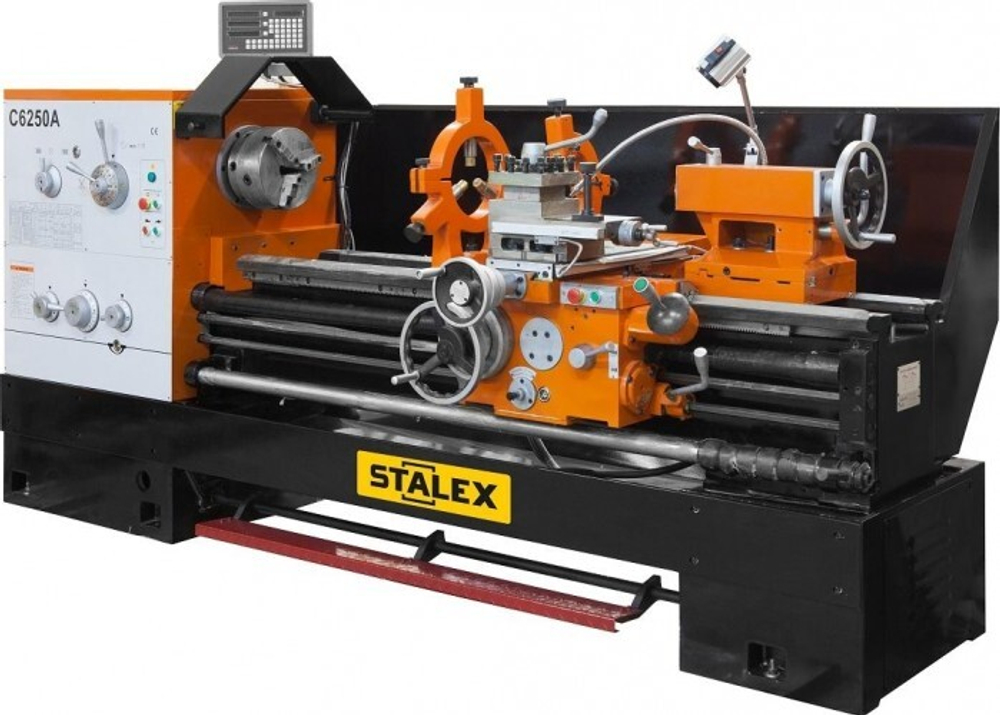

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Характеристики
Производитель
STALEX
Комплектация
Состав комплектации
Выбранная комплектация
УЦИ по трем осям(Sino)
1 шт.
Ускор.перемещение по оси Х
1 шт.
Система подвода СОЖ
1 шт.
Регулируемые опоры станины
1 шт.
Поддон для сбора стружки
1 шт.
Подвижный люнет Ø16-95 мм
1 шт.
Планшайба Ø 450 мм
1 шт.
Переходная втулка МТ-5
1 шт.
Ножной тормоз шпинделя с концевым выключателем
1 шт.
Не подвижный люнет Ø19-165 мм
1 шт.
Не вращающийся центр МТ-5
1 шт.
Концевой упор продольного перемещения
1 шт.
Защитный экран патрона с концевым выключателем
1 шт.
Задняя защитная стенка
1 шт.
Галогенная лампа местного освещения
1 шт.
Вал управления с регулируемыми кулачками (откл.продольной подачи)
1 шт.
4-х позиционный резцедержатель
1 шт.
4-х кулачковый патрон Ø350 мм
1 шт.
3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
1 шт.
Длина (без упаковки)
3340 мм
Ширина (без упаковки)
1150 мм
Высота (без упаковки)
1460 мм
Вес
2560 кг
Напряжение питания
400 В
Потребляемая мощность
7.5 кВт
Частота вращения шпинделя (min)
25 об/мин
Частота вращения шпинделя (max)
2000 об/мин
Шпиндель
MT-7
Диаметр вращения над станиной
560 мм
Расстояние между центрами
2000 мм
Ход поперечного суппорта
316 мм
Пиноль задней бабки
МТ-5
Ход пиноли задней бабки
180 мм
Скорость подачи (дюймовая резьба)
2-112
Скорость подачи (метрическая резьба)
0,2-14
Преимущества
Преимущества
Монолитная станина станка
Закаленные и отшлифованные направляющие станины
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
Крепление шпинделя D1-8
Camlock, D1-8, (DIN55029).
Съемный мостик станины (ГАП)
Макс. диаметр вращения (съемный мостик) 785 мм.
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
Регулировка зазоров направляющих при помощи клиновых планок
Пиноль задней бабки и маховик имеют шкалу для точной установки
Задняя бабка с регулировкой смещения для обточки конусов
Электрокомпоненты Siemens
УЦИ по трем осям(Sino)
