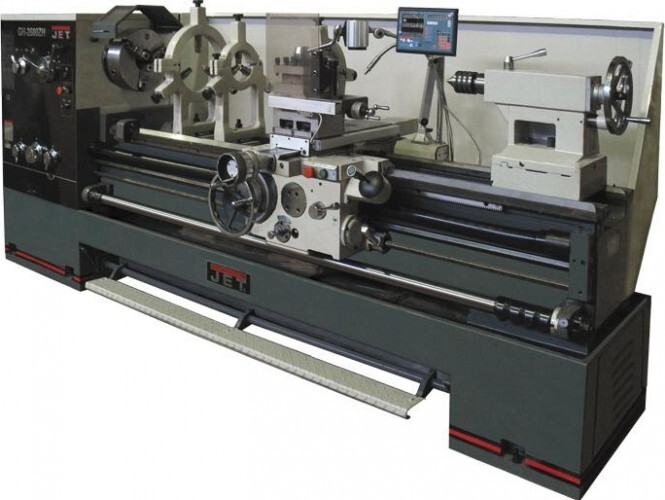

Описание
Передняя бабка с механическими муфтами для плавной смены направления вращения во время нарезания резьбы;
Механизм плавного пуска защищает дваигатель и увеличивает срок службы привода и ремня;
Удобное управление продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606);
Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна;
Cъёмный мостик станины;
Механизмы коробки передач, подачи и привод суппорта работабт в масляной ванне;
Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
Регулировка зазоров напрвляющих при помощи клиновых планок;
Направляющая станины с накладками из Turcite-B;
Централизованная система подачи смазки продольного супорта;
Регулируемая муфта подачи;
Задняя бабка с регулировакой для обточки конусов;
Пиноль задней бабки и маховик имеют шкалу для точной установки.
Характеристики
Производитель
JET
Комплектация
Состав комплектации
Выбранная комплектация
УЦИ
1 шт.
Упорный центр МК-5
1 шт.
Система подвода СОЖ
1 шт.
Регулируемые опоры станины
1 шт.
Поддон для сбора стружки
1 шт.
Подвижный и неподвижный люнеты
1 шт.
Планшайба 630 мм
1 шт.
Планшайба 250 мм
1 шт.
Переходная втулка 113/МК-5
1 шт.
Ножной тормоз шпинделя
1 шт.
Лимб для нарезания резьбы
1 шт.
Лампа местного освещения
1 шт.
Концевой упор продольного перемещения
1 шт.
Инструмент для обслуживания
1 шт.
Защитный экран
1 шт.
Защитная задняя стенка
1 шт.
Вращающийся упорный центр МК-5
1 шт.
4-х позиционный резцедержатель с фиксатором
1 шт.
4-х кулачковый патрон 400 мм
1 шт.
3-х кулачковый патрон 325 мм с прямыми/обратными кулачками
1 шт.
Длина (без упаковки)
3500 мм
Ширина (без упаковки)
1100 мм
Высота (без упаковки)
1450 мм
Вес
3870 кг
Напряжение питания
400 В
Потребляемая мощность
12 кВт
Частота вращения шпинделя (min)
36 об/мин
Частота вращения шпинделя (max)
1600 об/мин
Шпиндель
Ø113 мм 1:20
Диаметр вращения над станиной
660 мм
Расстояние между центрами
2030 мм
Ход поперечного суппорта
310 мм
Пиноль задней бабки
МК-5
Ход пиноли задней бабки
150 мм
Скорость подачи (дюймовая резьба)
28-2
Скорость подачи (метрическая резьба)
1-14
Длина съемного мостика
420
Максимальный диаметр вращения (съемный мостик)
870
