Описание

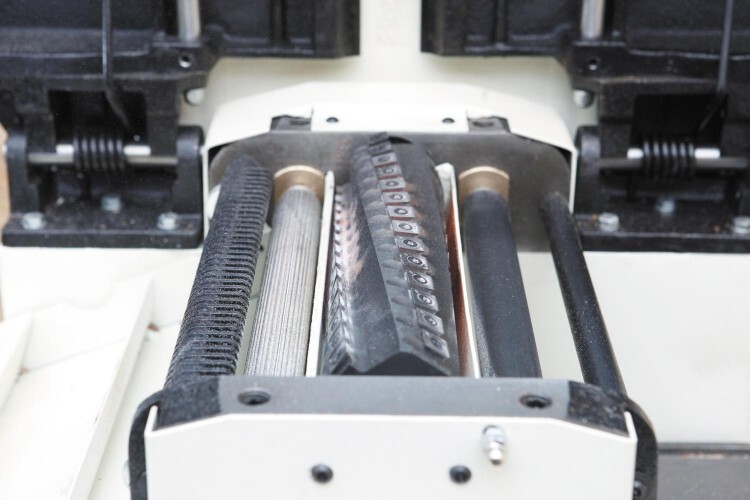

Ножевой строгальный вал "helical" имеет четыре спиральных плоских выступа, на которые привинчены 48 твёрдосплавных ножей для JPT-310HH и 72 ножа для JPT-410HH размером 15х15х2,5 мм, заточенные с четырёх сторон.
Ножи на каждой следующей спирали расположены со смещением от ножей впереди расположенной спирали, то есть шагами.
Характеристики
Производитель
JET
Комплектация
Состав комплектации
Выбранная комплектация
Строгальный вал "helical"
1 шт.
Ручной прижим
1 шт.
Параллельный упор
1 шт.
Инструмент для обслуживания
1 шт.
Защита строгального вала
1 шт.
Вытяжной штуцер 100 мм
1 шт.

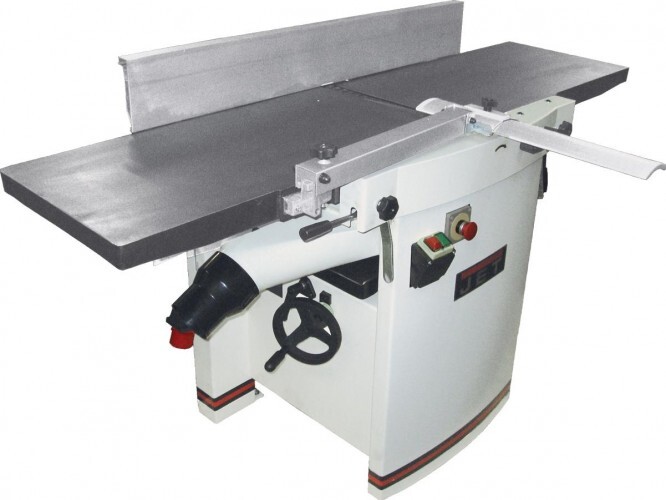

Тип станка
фуговально-реймусовый
Длина (без упаковки)
1660 мм
Ширина (без упаковки)
920 мм
Высота (без упаковки)
1000 мм
Вес
330 кг
Напряжение питания
400 В
Потребляемая мощность
5.5 кВт
Количество ножей
3 шт.
Скорость подачи (max)
7 м/мин
Скорость подачи (min)
7 м/мин
Глубина строгания (max)
4.5 мм
Глубина строгания (min)
1 мм
Толщина заготовки (max)
225
Толщина заготовки (min)
3
Частота вращения вала
5500 об/мин
Максимальная ширина обработки
407 мм
Ширина обработки (max)
407
Ширина обработки (min)
407
Диаметр строгального вала
70 мм
Диаметр ножевого вала
70
Преимущества
Преимущества

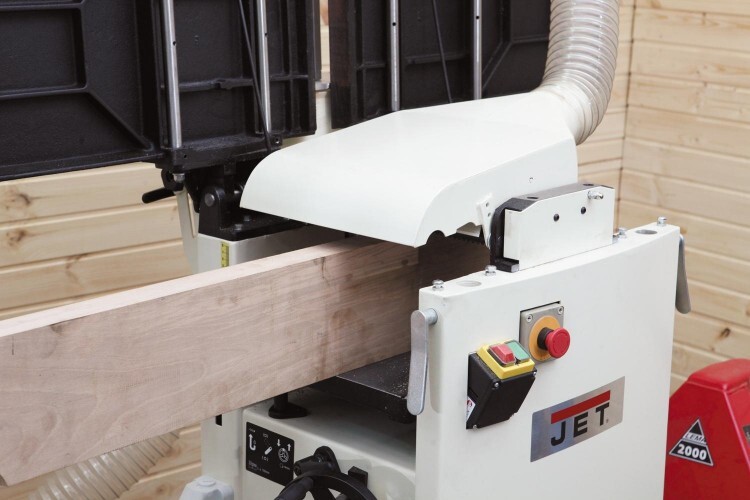

Быстрый подъём стола, переход с фугования в режим работы рейсмусом
Отшлифованные чугунные столы
Гарантируют хорошее скольжение заготовок
Эксцентриковое перемещение по высоте подающего и разгрузочного столов
Позволяет производить быструю установку глубины фугования
Включаемая/отключаемая работа валов рейсмуса, двигающих заготовку
Большой параллельный упор, наклоняемый до 45°
С возможностью применения обеих сторон на поверхности рабочего стола
