Описание
Станок предназначен для фугования и рейсмусования, данное оборудование идеально подходит и совмещает в себе все операции для калибровки доски. ширина обработки составляет 260 мм - это значение достаточно велико по меркам профессиональных рейсмусовых станков, а по меркам фуговальных - и вовсе характерно для оборудования более высокого индустриального класса. Мощность трехфазного электродвигателя составляет 2200 Вт. Такое сочетание характеристик делает модель привлекательной не только с точки зрения экономии рабочего пространства, но и возможности выполнения серьезных задач.

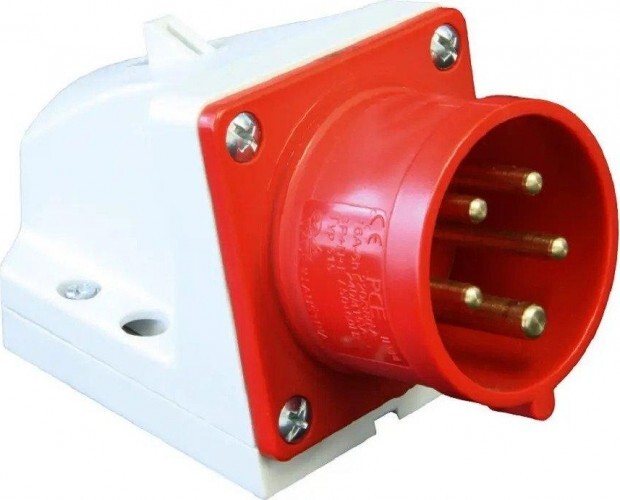

Вилка (тип 515) для подключения к сети 400 (380) Вольт расположена на корпусе станка.

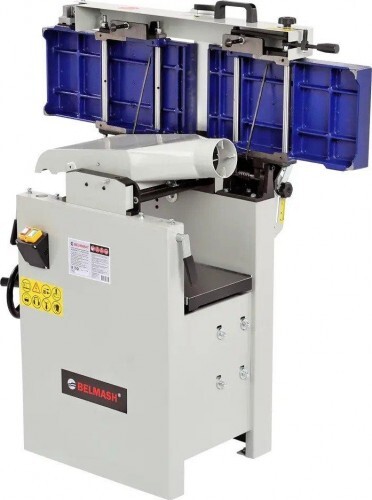

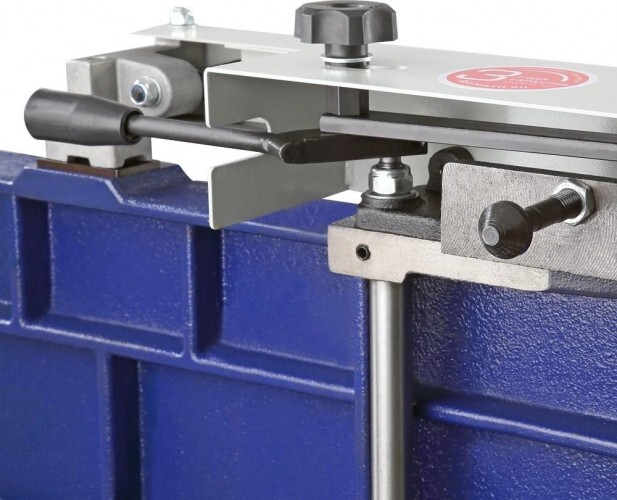

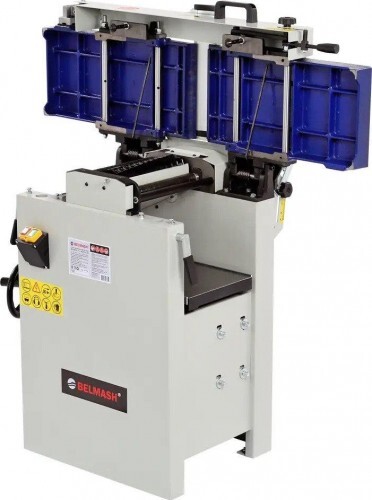

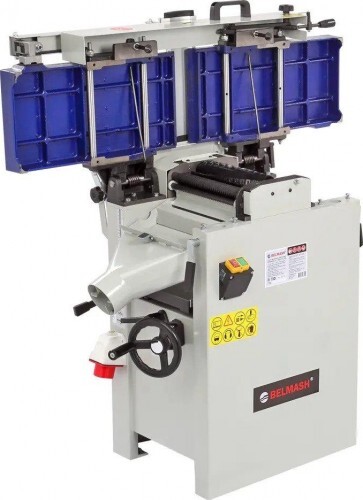

Конструкция станка – одна из самых удачных на рынке: широкое использование массивных чугунных деталей и большой вес гарантирует точную работу без вибраций. При рейсмусовании верхний модуль целиком поднимается и не мешает ни работе, ни стружкоудалению. Отдельного внимания заслуживает удобный эксцентриковый механизм регулировки положения столов, причем как подающего, так и принимающего.
Входящий в базовое оснащение стальной трехножевой строгальный вал прост в эксплуатации (имеет стандартные регулировки), а за счет частоты вращения в 5500 об/мин. обеспечивает чистый рез.

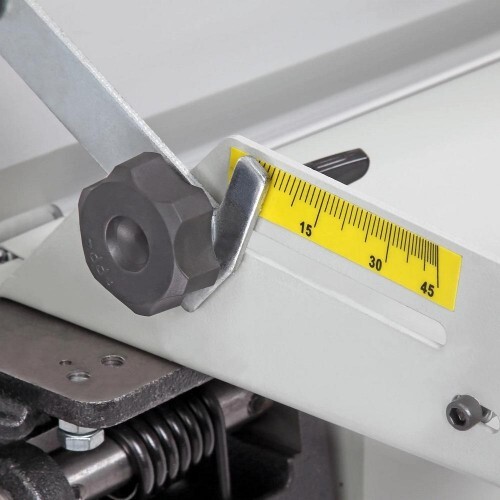

Для строгания по торцу или под глом от 90 до 45 градусов станок оборудован параллельным упором, который выполнен в жесткого алюминиевого профиля.
При выборе между двумя специализированными или одним комбинированным станком нужно учитывать, что эта модель точна, удобна и производительна, как специализированные, но потребует несколько более частого обслуживания рейсмусовой части в случае интенсивной эксплуатации.
Характеристики
Производитель
BELMASH
Комплектация
Состав комплектации
Выбранная комплектация
Шайба специальная
2 шт.
Шаблон для настройки строгальных ножей
1 шт.
Упор параллельный с основанием в сборе
1 шт.
Упаковка
1 шт.
Станок фуговально-рейсмусовый в сборе
1 шт.
Ручка-фиксатор
2 шт.
Руководство по эксплуатации
1 шт.
Прижим ручной
1 шт.
Ограждение ножевого вала в сборе с кронштейном
1 шт.
Ключ шестигранный
3 шт.
Винты для крепления параллельного упора
4 шт.
Вилка (тип 515) для подключения к сети 400 (380) Вольт
1 шт.
Передача
ременная
Тип станка
фуговально-реймусовый
Длина (без упаковки)
1122 мм
Ширина (без упаковки)
900 мм
Высота (без упаковки)
1260 мм
Вес
170 кг
Напряжение питания
400 В
Потребляемая мощность
2.2 кВт
Количество ножей
3 шт.
Диаметр аспирационного отверстия
102 мм
Скорость подачи (max)
5.5 м/мин
Скорость подачи (min)
5.5 м/мин
Глубина строгания (max)
4 мм
Толщина заготовки (max)
225
Толщина заготовки (min)
10
Размер стола
1122 мм
Частота вращения вала
5500 об/мин
Максимальная ширина обработки
257 мм
Ширина обработки (max)
257
Рейсмус: Глубина строгания
4 мм
Диаметр строгального вала
70 мм
Размер ножей
260x25x3 мм
Рейсмус: Длина рабочего стола
545 мм
Max глубина строгания (рейсмус)
4 мм
Max угол наклона параллельного упора
45 °
Фуганок: Глубина строгания
4 мм
Фуганок: Ширина рабочего стола
260 мм
Длина параллельного упора
700 мм
Высота параллельного упора
123 мм
Фуганок: Длина рабочего стола
1122
Преимущества
Преимущества
Высокая точность рейсмусования

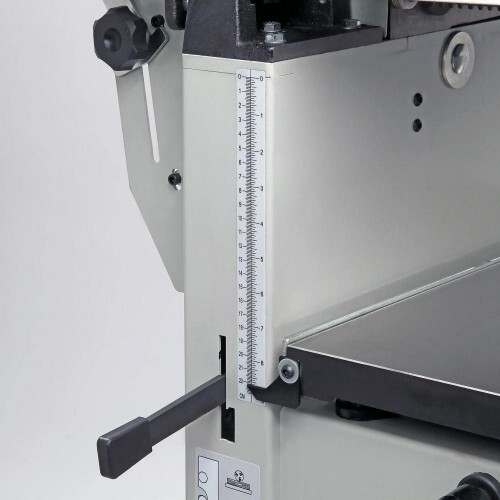

На станке установлена линейка, которая показывает расстояние от режущего вала до рейсмусового стола. Она продублирована механическим счетчиком.
Высокая мощность
Станок комплектуется асинхронным двигателем мощностью 2200 Вт, что позволяет с легкостью обрабатывать заготовки даже из твердых пород дерева шириной до 260 мм
Чугунная конструкция
Рабочие столы выполнены из высококачественного чугуна, что минимизирует вибрации, а поверхности не имеют искажения.
Смена операций без настройки
Смена операции фугования на рейсмусование происходит в три этапа: опускаем фиксирующие рукоятки и поднимаем фуговальные столы; опускаем рычаг натяжения привода протяжных валов; переводим кожух для подключения стружкосборника в положение для рейсмусования.
