Описание

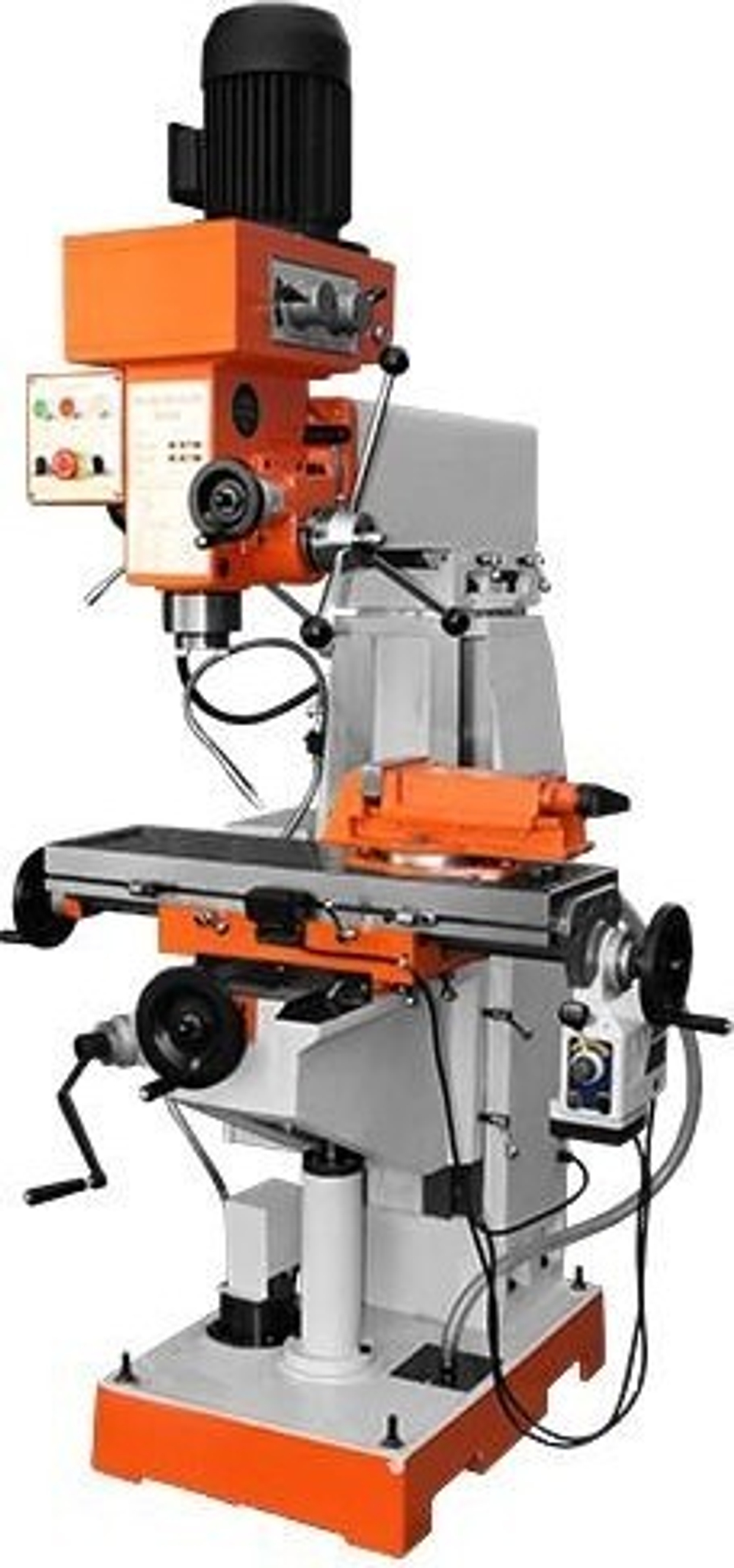

Вертикально-фрезерный cтанок Stalex ZX7550C используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Stalex ZX7550C предназначен для работы с вертикальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания. В качестве привода главного движения используют асинхронные электродвигатели, передача вращения от двигателя к шпинделю происходит при помощи редуктора с зубчатым приводом.
На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости.
Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX7550C укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
Так же, возможно поставить в дополнительной комплектации станка – устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z для точного позиционирования инструмента (SDS6-3V) и обработки изделий.
Характеристики
Производитель
STALEX
Комплектация
Состав комплектации
Выбранная комплектация
Цанговый патрон с набором цанг (8шт, 4-16мм)
1 шт.
Фрезерная оправка
1 шт.
Устройство подвода СОЖ
1 шт.
Тиски машинные, ширина губок 160 мм
1 шт.
Сверлильный патрон B16
1 шт.
Зажимная тяга
1 шт.
Длина (без упаковки)
1140 мм
Ширина (без упаковки)
1220 мм
Высота (без упаковки)
2220 мм
Вес
850 кг
Напряжение питания
400 В
Потребляемая мощность
1.5 кВт
Размер стола
800 мм
Частота вращения шпинделя (min)
115 об/мин
Частота вращения шпинделя (max)
1750 об/мин
Диаметр сверления (max)
50 мм
Диаметр сверления (min)
3
Ход пиноли шпинделя
120 мм
Шпиндель
MT-4
Диаметр концевой фрезы (min)
3
Диаметр торцевой фрезы (min)
3
Расстояние от шпинделя до стола (min)
420
Диаметр концевой фрезы (max)
25 мм
Диаметр торцевой фрезы (max)
100 мм
Расстояние от шпинделя до стола (max)
420 мм
Угол наклона фрезерной головки
-45/0/45
Преимущества
Преимущества
Массивная чугунная конструкция
Перемещение стола в трех плоскостях
Подсветка рабочей зоны
Возможность поворота головки в обе стороны
Стол имеет 14 мм Т-образные пазы
Автоподача по оси X
