Описание

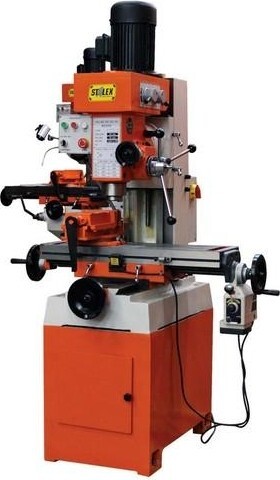

Станок сверлильно-фрезерный Stalex ZX50C, открывает ряд фрезерных станков и продолжает в свою очередь линейку сверлильных цеховых стационарных станков Stalex Т датской конструкции.
Станок используется для точной и качественной обработки металлических изделий, модель Stalex ZX50C предназначена для сверления глухих и сквозных отверстий в сплошном материале, рассверливания, зенкерования, развертывания, вырезания дисков из листового материала, фрезерования.
В качестве привода главного движения используют асинхронные электродвигатели, передача вращения от двигателя к шпинделю происходит при помощи редуктора с зубчатым приводом. Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX50C укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
Характеристики
Производитель
STALEX
Комплектация
Состав комплектации
Выбранная комплектация
Цанговый патрон ISO40-ER32 с набором цанг (3-16мм, шаг 1мм)
1 шт.
Фрезерная оправка ISO40
1 шт.
Тиски машинные, ширина губок 160 мм
1 шт.
Сверлильный патрон B16
1 шт.
Подставка
1 шт.
Оправка сверлильного патрона ISO40/B16
1 шт.
Зажимная тяга М12
1 шт.
Автоподача по оси X
1 шт.
Длина (без упаковки)
1270 мм
Ширина (без упаковки)
950 мм
Высота (без упаковки)
1800 мм
Вес
500 кг
Напряжение питания
400 В
Потребляемая мощность
1.5 кВт
Размер стола
800 мм
Частота вращения шпинделя (min)
115 об/мин
Частота вращения шпинделя (max)
1750 об/мин
Диаметр сверления (max)
30 мм
Диаметр сверления (min)
3
Ход пиноли шпинделя
120 мм
Шпиндель
ISO40
Диаметр концевой фрезы (min)
3
Диаметр торцевой фрезы (min)
3
Расстояние от шпинделя до стола (min)
50
Диаметр концевой фрезы (max)
25 мм
Диаметр торцевой фрезы (max)
100 мм
Расстояние от шпинделя до стола (max)
140 мм
Ход стола по оси X и Y
400x215
Угол наклона фрезерной головки
-90/0/90
Преимущества
Преимущества
Мощный 2-х ступенчатый двигатель, рассчитанный на непрерывную работу
Большой прецизионный крестовый стол с регулируемыми планками
Массивная конструкция из серого чугуна гарантирует работу без вибраций
Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения
Точное перемещение пиноли шпинделя
Конические подшипники шпинделя
Правое/левое вращение шпинделя для нарезания резьбы
Возможность наклона фрезерной головки вправо/влево
Автоматическая подача по оси X
