Описание

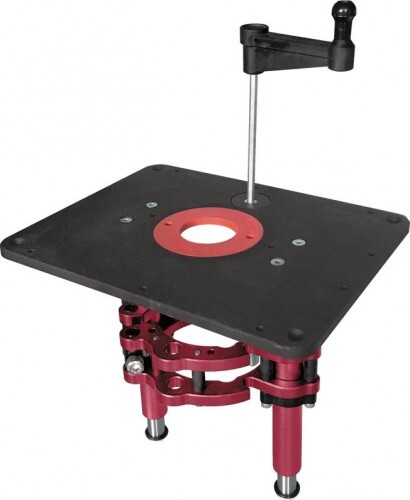

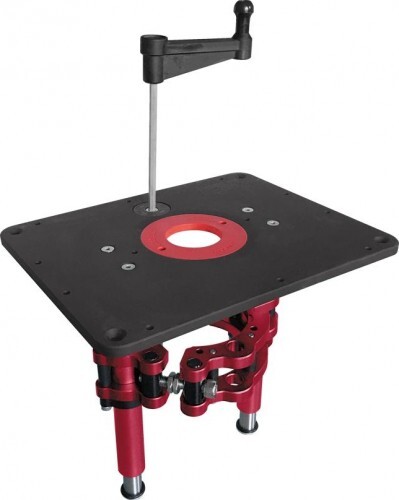

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.
Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.
С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.
Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.
Характеристики
Производитель
JET
Длина (без упаковки)
298 мм
Ширина (без упаковки)
235 мм
Высота (без упаковки)
270 мм
Вес
4.8 кг
Ход шпинделя
80 мм
Диаметр отверстия стола
98.3
Преимущества
Преимущества
Подъем/ опускание фрезерного двигателя съемной рукояткой
Ход шпинделя (подъем) - 80 мм
Угловая шкала для контроля высоты подъема
Регулируемый концевой упор верхнего положения
Съемная вставка-кольцо в установочную площадку
Внешний (внутренний) диаметр проставочного кольца - 98,3 (50,8) мм
Регулировочные винты для установки площадки заподлицо с поверхностью стола
Диаметр зажима для фрезерного мотора 98-107 мм
